工业管道标识怎么做?

[复制链接]
发表于 2021-9-29 10:05:16 | 显示全部楼层 |阅读模式
我国现行的是:GB7231-2003《工业管道的基本识别色、识别符号和安全标识》,适用于工业生产中非地下埋设的气体和液体的输送管道。

管道颜色
管道颜色可有什么讲究?






现行的标准里规定的8种识别颜色,代表了8种物质种类,他们的颜色样板及标准编号如下所示。


8种颜色就能区分管道?别急,我们还有符号呢!
管道符号

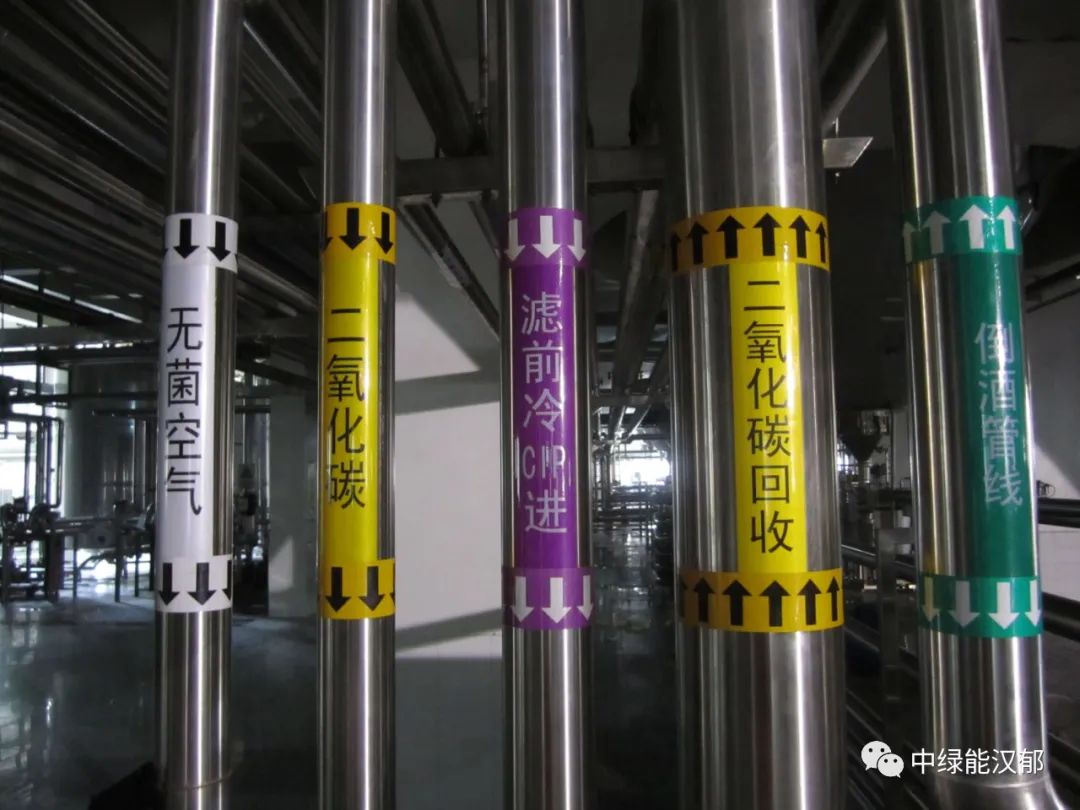

识别符号一般是由名称、流向和主要工艺参数组成。

名 称
可以是物质全称,如氧气、甲醇;也可以是化学分子式,如O2,CH3OH。

流 向
工业管道内物质的流向一般直接用箭头表示。


也可以用标牌指向。


如果管道里的物质是双向,就用双向箭头表示。



危险警示
当管道内的物质为危险化学品的时候,管道就要设置危险标志了。
危险标志什么样?
在管道上涂150mm宽黄色,在宽黄色两侧各涂25mm宽黑色的色环或色带。




消防标志

标准中规定了工业生产中应设置消防专用管道,并在管道上标识出来。

这些标识有啥用?
1、对管道可视化,预知管道危险性,防止误碰设备,预防事故的发生,提供管道操作、维护的效率。
2、识别管道内的物质方便了,避免设备检修上发生误判的事件。

还不会做管道标识?

让我们看看管道标识的5种呈现方法。
1、管道全长上的标识
2、在管道上以宽为150mm的色环标识


3、在管道上以长方形的识别色标牌标识


4、在管道上以带箭头的长方形识别色标牌标识


5、在管道上以系挂的识别色标牌标识

管道标识一般设置在什么位置呢?
管道色环尺寸是固定不变的吗?
《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识,考虑到管径的大小和管道的高低,及离操作面的远近,必须起到起到安全警示作用。所以根据现场情况,管道色环的大小可做相应的调整。

《GB7231-2003》对应的管道色环尺寸如下表所示。

这些工业管道色环的性能有什么要求?
管道标识的规定
管道涂色与标志的规定
在工业企业中,厂房内及厂区经常需要安装大量的输送各类气体和液体的管道,为了便于识别管内流体的种类和状态以及有利于管道进行管理、维修、安全等方面考虑。通常采取以下三种方法进行管道的涂色与标志。

    1、一般在不同流体的管道表面或管道绝热层外表面,涂覆不同颜色的涂料,有时也可涂刷指向箭头,标出介质的流向作为标识。

    2、如果输送流体的温度或成分不同,需加以区别时,可以在已涂色的管道表面上,选择一种温度或成分涂刷色作为标识。

    3、如果以上两种方法仍然不能确定管内流体的性质或参数时,可采取在管道外表面涂刷流体的名称或化学符号,也可标出流体的温度和压力作为标识。

    由于管道的工程的内容不一,管道内流体流动的介质种类较多,所以管道的涂色和标识应根据具体工程情况进行使用,以易于操作、方便管理及维修为原则。因此,各系统的规定不统一,工程中设计有规定时应按设计规定涂色,设计无规定时,可按下表  所列使用。

表1 管道涂色分类序号管道名称颜色备注
底色色环
1过热蒸汽管

2饱和蒸汽管

3废气管绿

4凝结水管绿自流
5热水供水管绿

6热水回水管绿

7制冷系统管道氨管道吸入管

液体管

压出管

油管淡黄

空气管

安全管棕色

盐水管道压出管绿

回流管

水管道压出管浅蓝

回流管

8疏水管绿

9工业用水管

10工业和消防合用水管橙黄

11生活饮用水管

12消防水管橙黄

13中水管浅绿

14雨水管绿

15排水管绿

16油管橙黄

17高热值煤气管

18低热值煤气管

19液化石油气管绿

20压缩空气管浅蓝

21净化压缩空气管浅蓝

22乙炔管

23氧气管

24氢气管

25氮气管

26油管橙黄

27排气管

28软化(被给)水管绿

29盐水管浅黄
2、色环及识别符号的涂装要求
  1、色环的间距应分布均匀,便于观察,一般在直管段上其间距以 5m 左右为宜。色环的宽度可按管径大小来确定,外径(包括绝热层)在 150mm 以内,色环宽度为 70mm;外径在 300mm 以上者,色环宽度为 100mm。

    2、色环、流体名称或化学符号和箭头应涂刷在管道交叉点,阀门和穿孔两侧的管道上,以及需要观察识别的部位。

    3、输送的流体如果是双向流动的,应标出两个相反方向的箭头。箭头一般涂成白色或黄色,底色浅者则涂成深色箭头。

    4、当识别符号直接涂刷在外径小于 90mm 的管道上且不易识别时,可在所有需要识别的部位挂一标牌,标牌一般做成 250mm×150mm 的矩形。标牌上应标明流体名称,标出介质流向。
机械行业动力管道标识要求
机械行业动力管道油漆色标应按下表2 规定涂色,管道的色环宽度及间距应按表3 规定涂刷,管道示意图上的管道颜色与此一致。

表 2 管道面色和色环颜色管道名称颜色管道名称颜色管道名称颜色
基本色色环基本色色环基本色色环
过热蒸汽管雨水管绿制冷系统装置氨管道吸入器
饱和蒸汽管
油管液体管
压缩蒸汽管浅蓝乙炔管压出管
凝结水管绿氧气管深蓝油管淡黄
热水供水管绿天然气管空气管
热水回水管绿高热值煤气管盐水管道压出管绿
工业用水管低热值煤气管回流管
工业用水管(和消防用水合用管道)橙黄氢气管水管道压出管浅蓝
生活饮用水管液化石油气管绿绿压出管回流管
消防用水管橙黄
注:1.在管道交叉处、阀门操作管道弯头处等,应在管道上标示介质流动方向箭头。

2.设备涂色一般可采用:暖气片、暖风机登用银白色;压缩空气储气罐用灰色;离子交换器用绿色或者灰色;加热器、热交换器等用红色;水箱用绿色。

3.考虑到企业现况,对室外的蒸汽管道(已采取保温措施)和煤气管道,管道交叉处,管道弯头处及阀门两处的管道,均能明显涂刷管长度 2m 的面色;在直管道上,每隔 50m 要明显涂刷长度 2m 的面色。

表 3 色环宽度及间距 (单位:mm)管道保温层外径色环宽度色环间距
<150505~10
150~3007010~20
>30010020~40石油、化工等行业由于工艺生产特殊性、故专门制定行业工业管道的涂色规定和要求,请参照有关规定执行。
工业管道标识设计注意事项
工业管道标识在设计过程中要以实际使用为宗旨,设计的位置要在人员便于观察的地方,设计使用的材质要与实际生产环境要求相匹配,在高温及水汽较大的场所,就应当使用耐高温及防水型工业管道标识材质。
     对于工业管道标识的一些注意事项大家也要了解:

    1、工业管道标识标牌设计设置要严格遵守法规和标准规范,没有标准规范的也要注意标准化,注意符合人们的行为习惯,符合国际通行准则;

   2 、工业管道标识设置突出功能第一,不要把它当作装饰品;

    3、能用编码、符号就不用文字,安全标识但前提是意思明确;

   4 、注意在工业管道标识设计中引入交通工程学、人因工程学、生理学、心理学和行为科学的相关知识;

    5、注意专业人才的培养,提高设计制作和工程建设的专业化水平.
声明

文章来源于网络仅供参考,本平台对转载、分享、陈述、观点保持中立,目的仅在于传递更多信息,并不代表本平台赞同其观点和对其真实性负责。如发现政治性、事实性、技术性差错及版权问题等错误信息及涉及作品版权问题请及时联系我们删除,感谢支持!



发表于 2021-9-29 10:47:21 | 显示全部楼层
感谢楼主的分享!
 楼主| 发表于 2021-9-29 11:26:36 | 显示全部楼层
每日学一遍
