如何绘制工艺流程图

[复制链接]
发表于 2021-10-26 16:04:20 | 显示全部楼层 |阅读模式
工艺流程图是化工生产的技术核心,包含了物料平衡、设备、仪表、阀门、管路等信息,每一个化工厂都有一份独一无二的工艺流程图,可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。所以无论是设计院的工程师、化工厂的工艺员、还是中控控制室的主操能看、能画工艺流程图,都是必不可少的技能。今天小编就向大家介绍,工艺流程图包括哪些、重点介绍PID的制图标准与常用图例。

$ Q( ^: `6 k/ J2 H, f

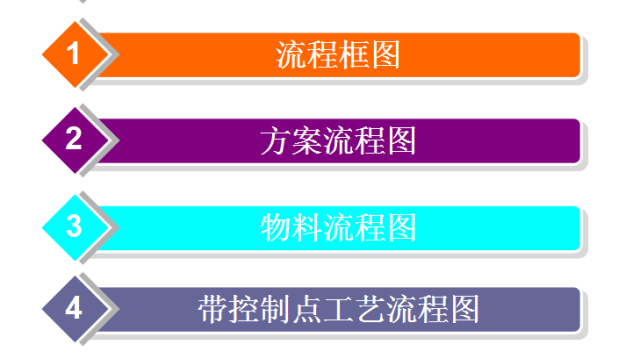

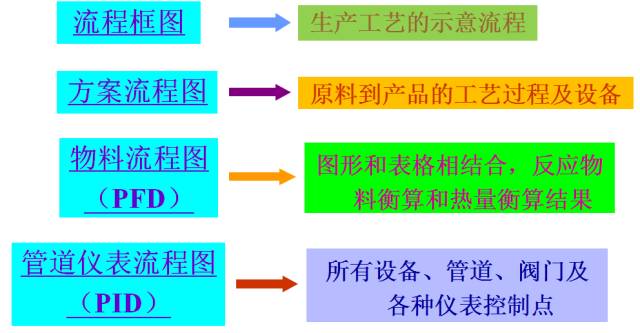

既然我们说工艺流程图,那么工艺流程图到底包括些什么呢?主要有框图、PFD、PID这三种。一般来说流程是这样的:确定工艺路线后,绘出工艺框图;模拟计算后,确定物料平衡,绘出PFD图,进行设备、阀门、仪表、管线的选型设计后,绘出PID图。7 }! ^! o0 R# o1 [7 Y! G

5 }+ L' ^! L5 K8 Z( u9 N' R5 e4 B- F
其中框图与PFD图多用于设计阶段,PID图是在PFD图基础上设计出成型的流程图,也是生产过程遇到最多的流程图。下面小七就为大家介绍PID图的标准与常用图例。
2 v( w; y/ p6 [9 k, r
2 L$ ?0 r7 o2 v
带控制点的工艺流程图PID
' W& j! r" n% s2 [2 O) X  a: s
  b( {% U; Z+ e- e

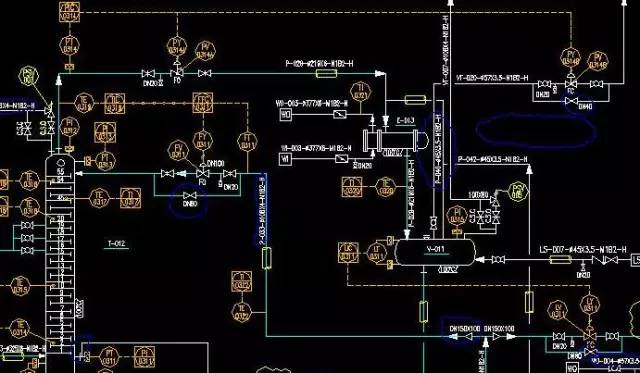

带控制点的工艺流程图也称管道及仪表流程图。从这张例图中,我们可以看出,PID图由设备、管道、仪表三部分组成,让我们分别来看一下,这三部分应该如何视图,常用图例又有哪些。
9 ^/ ^$ v, H) w. Q
1设备部分! u- J9 G$ }' Q- b9 K# O
1绘图标准
% @! E! H$ s5 H8 o/ E 流程图上的设备都标注设备位号和名称,设备位号一般标注在两个地方。第一是在图的上方或下方,要求排列整齐,并尽可能正对设备,在位号线的下方标注设备名称;第二是在设备内或其近旁,此处仅注位号,不注名称。当几个设备或机器为垂直排列时,它们的位号和名称可以由上而下按顺序标注,也可水平标注。% C$ F: O- p+ B
工艺设备位号的编法是这样的:每个工艺设备均应编一个位号,在流程图、设备布置图和管道布置图上标注位号时,应在位号下方画一条粗实线,位号的组成如下图所示:/ k+ U: p' g3 @: @( }( x
主项代号一般用两位数字组成,前一位数字表示装置(或车间)代号。后一位数字表示主项代号,在一般工程设计中,只用主项代号即可。装置或车间代号和主项代号由设计总负责人在开工报告中给定;设备顺序号用两位数字01、02、…、10、…表示;相同设备的尾号用于区别同一位号的相同设备,用英文字母A、B、C、……尾号表示。常用的设备分类代号见下表,一般用设备英文名称的首字母作代号。5 J5 G0 T% t8 `& w& g& O
) U7 e0 m  c9 Q  d0 c- g
常用设备分类代号
序号
设备名称
代号
序号
设备名称
代号
1
T
7
火炬、烟囱
S
2
p
8
换热器、冷却器、蒸发器
E
3
压缩机、鼓风机
C
9
起重机、运输机
L
4
反应器
R
10
其它机械及搅拌器
M
5
容器(贮槽、贮罐)
V
11
称量设备
W
6
工业炉
F
12
其它设备
X
7 _0 K; m3 h: B! t
1常用图例& L, n  e5 D$ L0 Y

) m4 d9 R- z" ?; a, U4 f. ~& t  l) [, M5 e" j
0 v  ~$ I4 J7 ~$ _
2管路与阀门部分
% j1 N' J  Z0 o1 K- Z/ E1绘图标准工艺管道用管道组合号标注,管道组合号由四部分组成,即管道号(或管段号,由三个单元组成)、管径、管道等级和隔热或隔声。共分为三组,用一短横线将组与组之间隔开,隔开两组间留适当的空隙,组合号一般标注在管道的上方,如图所示:
. I1 j1 `! B0 U0 s" e5 V
第一组有三个单元,分别为物料代号、主项编号及管道顺序号。其中第1单元为物料代号,由1~3位英文字母表示,各种物料代号见下表,表中未规定的物料代号的由专业技术人员按英文字母选取。
; y3 h( [& V! j2 T9 F$ u
5 T/ ?1 `7 x. i1 h2 G$ m9 B4 J
, s' l: q$ v: x3 f) v6 l, m
第2单元为主项编号,按工程规定的主项编号填写,采用两位数字,从01、02开始至99为止;第3单元为管道顺序号,相同类别的物料在同一主项内以流向先后为序,顺序编号。采用两位数字,从01、02开始,至99为止。第一组的三个单元组成管道号(管段号)。

) |& d: R6 u- t9 z4 y' f
第二组由第4、第5两个单元组成,其中第4单元为管道尺寸,一般标注公称直径。以mm为单位,但只注数字,不注单位;第5单元为管道等级由三个部分组成,见下图所示:

: j$ T/ M$ X* c; w! K$ }1 v+ Y& F
其中第一部分为管道的公称压力(MPa)等级代号,用大写英文字母表示,A~K用于ANSI标准压力等级代号(其中I、J不用),L~Z用于国内标准压力等级代号(其中O、X不用)。管道压力等级代号具体含义参见下表:
. c1 b& u7 \9 r" I

8 m, M; ?6 J; \- F/ P' @
管道压力等级代号
用于ANSI标准
用于国内标准
代号
含义(LB)
代号
含义(MPa)
A
150
L
1.0
B
300
M
1.6
C
400
N
2.5
D
600
P
4.0
E
900
Q
6.4
F
1500
R
10.0
G
2500
S
16.0
——
——
T
20.0
——
——
U
22.0
——
——
V
25.0
——
——
W
32.0

* p( V! ^5 [- c) n0 s第二部分为顺序号,用阿拉伯数字表示,由1开始;第三部分为管道材质类别,用大写英文字母表示,其含义如下:A—铸铁;B—碳钢;C—普通低合金钢;D—合金钢;E—不锈钢;F—有色金属;G—非金属;H—衬里及内防腐。
( V$ s% A+ q; A9 O$ y( m
  ◆  ◆
第三组由第6单元组成,为隔热或隔声代号,表示方法见下表:
常用隔热及隔热代号
代号
功能类型
备注
H
保温
采用保温材料
C
保冷
采用保冷材料
P
人身防护
采用保温材料
D
防结露
采用保冷材料
E
电伴热
采用电热带和保温材料
S
蒸汽伴热
采用蒸汽伴管和保温材料
W
热水伴热
采用热水伴管和保温材料
O
热油伴热
采用热油伴管和保温材料
J
夹套伴热
采用夹套管和保温材料
N
隔声
采用隔声材料
9 s) X& D7 P+ s
当工艺流程简单,管道品种规格不多时,管道组合号中的第5、6两个单元可省略。第4单元的尺寸可直接填写管子的外径×壁厚,并标注工程规定的管道材料代号。2常用图例

" C& `4 @1 z# ^
3仪表部分
9 v; s: }( m  a) Q1绘图标准
  ◆  ◆
工艺流程图中标注出了全部与工艺有关的检测仪表、调节控制系统、分析取样点和取样阀。其符号、代号规定见下表:

/ |/ n; W0 J! c. l8 A& |
+ G0 s4 {2 Q% d+ n6 U; x! {$ O$ R
仪表控制点的符号图形一般用细实线绘制,符号图形、各种执行机构和调节阀的符号在图例中也可以找到。 仪表图形符号和字母代号组合起来,可以表示工业仪表所处理的被测变量和功能,或表示仪表、设备、元件、管线的名称;字母代号和阿拉伯数字编号组合起来,就组成了仪表的位号。

" U5 ]2 K# r+ `6 g0 @+ x: X& x5 m- j( l' C  I2 z+ X) D8 t
在检测控制系统中,一个回路中的每一个仪表或元件都应标注仪表位号。仪表位号由字母组合和阿拉伯数字编号组成。第一个字母表示被测变量,后继字母表示仪表的功能。数字编号表示仪表的顺序号,数字编号可按车间或工段进行编制,如上图所示。
. P! l) m* y7 d& I$ M3 T" G
2常用图例/ Z/ v( c& w4 `
4 T+ H4 r7 T# }/ q
